Maître cylindre une sortie pour les 2CV de début de fabrication jusque 7 /64

AMI 6 jusque décembre 1963

AK 350 avant octobre 1967

Pensez également à remplacer le soufflet pare poussière

*Attention le bocal fer ne se monte pas et seuls les bocaux verre avec un raccord en 16/150 mm se montent. ( montage depuis décembre 1959 )

Pour les autres montages, utiliser le bocal plastique

Pensez à remplacer les joints cuivre 13x 18 et 10 x 18

et le liquide de frein.

Sortie frein avant flexible se démontant avec une clé de 19'.

Conduite de frein arrière sur le coté diamètre 4.5 se démonte avec une clé de 9'.

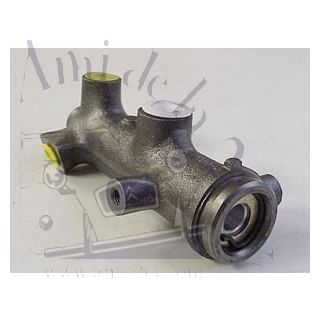

Affectation : 2CV à partir de 7/64, AMI 6 avec pédalier sur châssis, AZU jusque 1972

Pensez à remplacer le soufflet pare poussière  et le joint tubique

Seuls les bocaux verre avec embout en 16mm se montent pour les autres, commander le bocal en plastique

Pensez à remplacer le joint tubique le joint cuivre,

et le liquide de freins.

Maître-cylindre 2 sorties un flexible et une conduite de 4.5, sur châssis pour 2cv et Ami 6

Référence origine AM 45303A

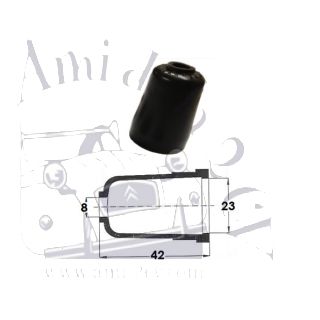

Diamètre extérieur : 30 mm

diamètre intérieur : 26 mm

diamètre tour de la tige 8 mm

Longueur 45mm

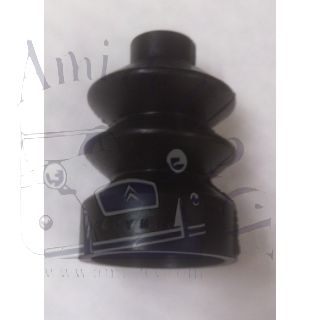

Soufflet pare poussière de maître cylindre grand diamètre.

Diamètre intérieur : 34mm

Diamètre extérieur 40 mm

Longueur 59 mm

Diamètre de passage de la tige 9 mm

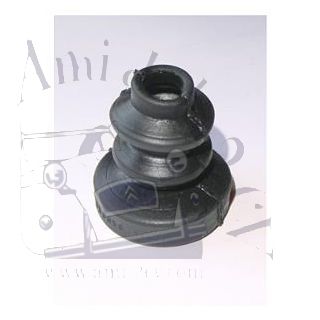

Se monte sur  les maitres cylindres fixés au châssis.

Dimensions : diamètre intérieur coté Maître cylindre 28 mm

Diamètre intérieur coté tige : 10mm

Longueur 50 mm

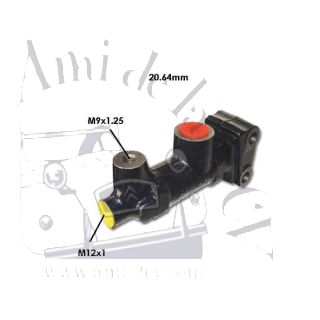

Maître cylindre Ami 6, Dyane 2cv et Méhari,

sur tablier flexible et conduite 4.5mm

 20.6mm, 9 x 125/12x1

*Attention gros trous de fixation sur le tablier pouvant nécessiter selon le modèle de la voiture

le montage de plus grande vis de fixation de maître cylindre en diamètre 9

Penser dans ce  cas à vérifier le règlage de la tige de poussée.

Pensez à remplacer le liquide de freins.

Les conduites de freins se démontent avec une clé de 9.

Pensez remplacer les 2 joints tubiques

et le liquide de freins.

Affectation : 2CV4 et 6 entre février et juin 1970

Dyane 4 et 6 entre février 1969 et juin 1970

Méhari

Cette référence n'étant plus fabriquée, elle se remplace sans modification par le maître cylindre tandem double circuit.

Penser à commander le bocat

Freins à disque simple circuit.

2 sorties diamètre 3.5

Pensez à remplacer les 2 joints tubiques

et le liquide de frein

• Montage sur certains chariots élévateurs Fenwick

Deux sorties

Conduites de 3.5mm se démontant avec une clé de 8

Pensez à remplacer les 2 joints tubiques

et le liquide de freins.

Profondeur du récepteur de la tige de commande 20 mm

Affectation 2cv Dyane 1976 1977, AK 400

référence origine 5479184

Deux sorties.

Conduites de 3.5mm se démontant avec une clé de 8'

Affectation : 2CV Dyane de 1970 à 1973

Pensez à remplacer les 2 joints tubiques

et le liquide de freins.

Profondeur du puits de tige de commande : 35 mm

Piston diamètre 20.6 mm
